Ascensor de Pasajeros con Cuarto de Máquinas Compacto
Ascensores de Pasajeros
Cuarto de Máquinas Compacto · Precisión Milimétrica

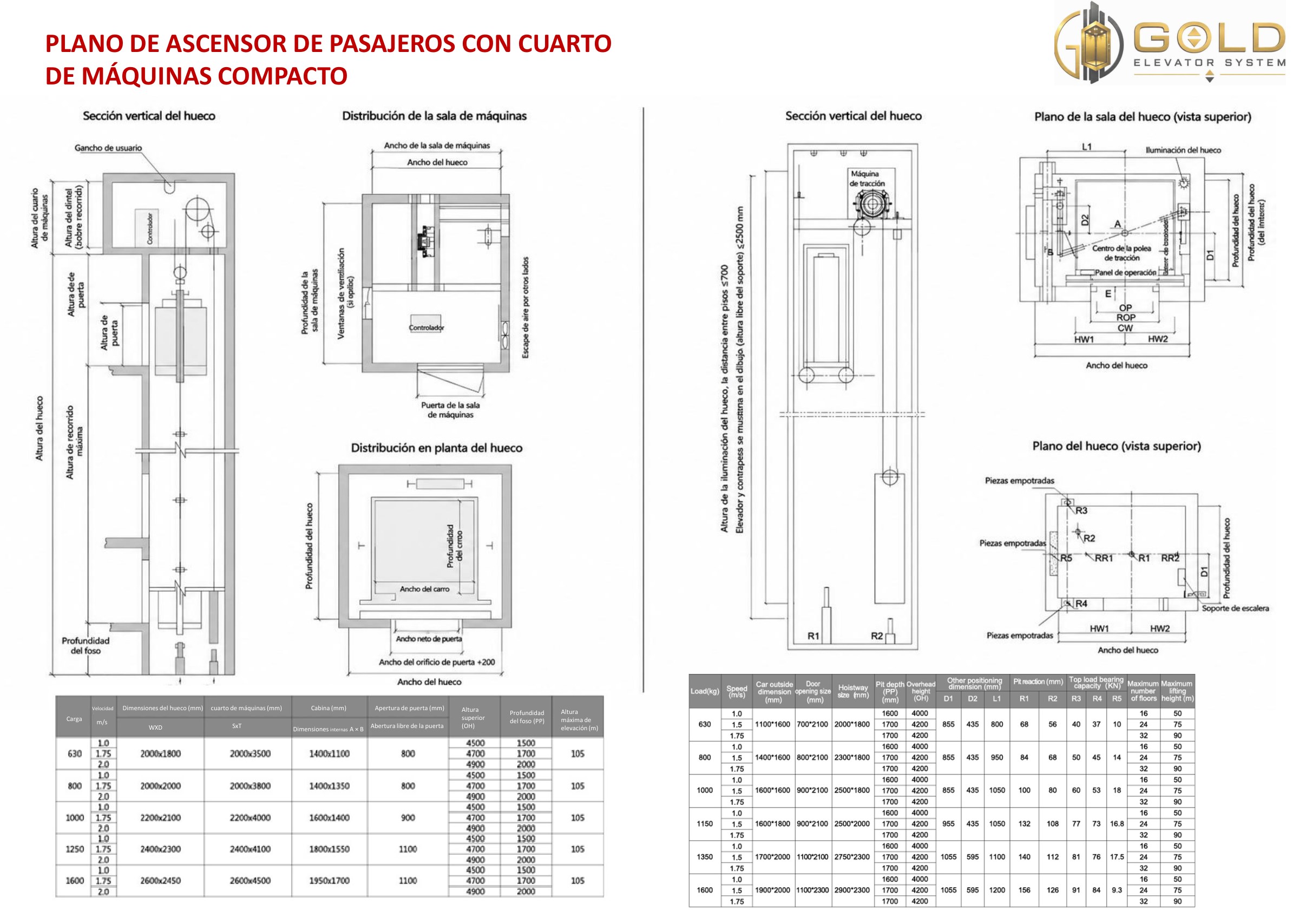

Diagrama y Plano Técnico de Hueco

Planos a medida
Plano técnico de hueco

Dimensiones de hueco, foso y altura superior (OH) se adaptan según el proyecto.

Serie Compact Machine Room · Máxima Eficiencia Espacial

Ascensor de Pasajeros con Cuarto de Máquinas Compacto

Tracción síncrona de alta densidad que mantiene el mismo tamaño de área de máquinas y hueco, reduciendo la altura civil y el costo estructural.

Solicitar Cotización de este Modelo WhatsApp
Asesoría técnica inmediata · Respuesta en menos de 24 horas

Ficha Técnica & Parámetros

Capacidad de Carga 450 kg – 1600 kg
Velocidad Nominal 1.0 m/s – 2.5 m/s
Sistema de Tracción Motor PM sincrónico DMR sin engranajes
Puertas y Operador Apertura central de alta velocidad DMR de doble procesador
Acabados de Cabina Acero inoxidable satinado hairline, espejo titanio, pasamanos planos o tubulares de acero inoxidable y pisos en PVC / mármol.
Hueco y Estructura Dimensiones de cuarto de máquinas iguales al área de hueco WxD.

Detalles de Ingeniería

Diseño único de máquina compacta que combina un sistema de tracción síncrona de imanes permanentes de alta densidad con un gabinete de control optimizado. Al reducir la altura del cuarto de máquinas a las mismas dimensiones en planta del hueco, permite que el edificio mantenga un remate arquitectónico estilizado sin protuberancias pesadas en el techo.

¿Desea ver las tablas completas de dimensiones? Consulte el catálogo en PDF.
Ver catálogo PDF
